丙涤纶防水卷材
丙（涤）纶复合防水卷材
产品介绍:
高分子聚乙烯丙（涤）纶防水布是采用聚乙烯、高强丙(涤)纶无纺布、紫外线隔光剂、抗老化剂等高分子原料，由自动化生产线一次性挤
出成型加工制成。卷材中间层是防水层和防老化层，上下两面是增强粘结层，牢固、可靠、无翘边、无空鼓，双层防水，是一种新型的防水材料。
产品规格:
·规格：200g／m2-1200g／m2
·尺寸：幅宽1000mm、1200mm、1500mm
·长度：100m／卷、50m／卷
产品用途:
该产品适用于各种屋面、地下室、隧道等建筑物防水工程；工业与民用建筑的屋面及地下工程，贮水池、市政、桥梁、地铁、隧道、水坝等工程防水，尤其适用于耐久性、耐腐蚀性要求高和易变形的重点工程。
产品特点:
·本产品属绿色环保产品，无毒、无味、无污染，·由于掺入抗老化剂，产品具有很好的抗老化、抗氧化、耐腐蚀特点，柔韧性好、易弯曲且不折断、抗拉和抗穿孔性能好，可以与建筑结构同等寿命，聚乙烯埋在沙土中不腐烂、不风化，通过检测证明：低温-40℃无裂纹、高温+100℃无变形。
·可在潮湿基层上施工，基层上只要无明水即可施工，大雨停后，把积水扫净就可立即施工，有利于抢工期。
·柔韧性好、易弯曲、任意折叠、易操作。厨卫间、泳池、水池防水，阴、阳角和管根部位免做八字角和弧形，可做成直角施工，避免了下道工序贴瓷砖被剔坏防水卷材的现象，保证二次闭水不渗漏。
·施工速度快、效率高。厨卫间、泳池、水池立墙不用做拉毛或界面处理，直接在卷材上粘贴瓷砖，即省工又省力。
·与卷材配套使用的聚合物水泥粘结料，属绿色环保产品。其主要原料是本公司生产的配套胶与水泥调成糊状，粘结料不但粘结性能好，而且本身就是一道防水层，可封闭基层毛缝孔、起到阻水作用，对基层要求很宽松，又能起到找平作用。
·抗穿刺性能强，适用于各类绿化种植面防水，抗穿孔性能好，能起到阻根刺的作用，防水效果十分明显。
施工方法:
·施工程序：验收找平层一清理基层一配制水泥粘合剂一做附加层一基层施工一保护层一养护

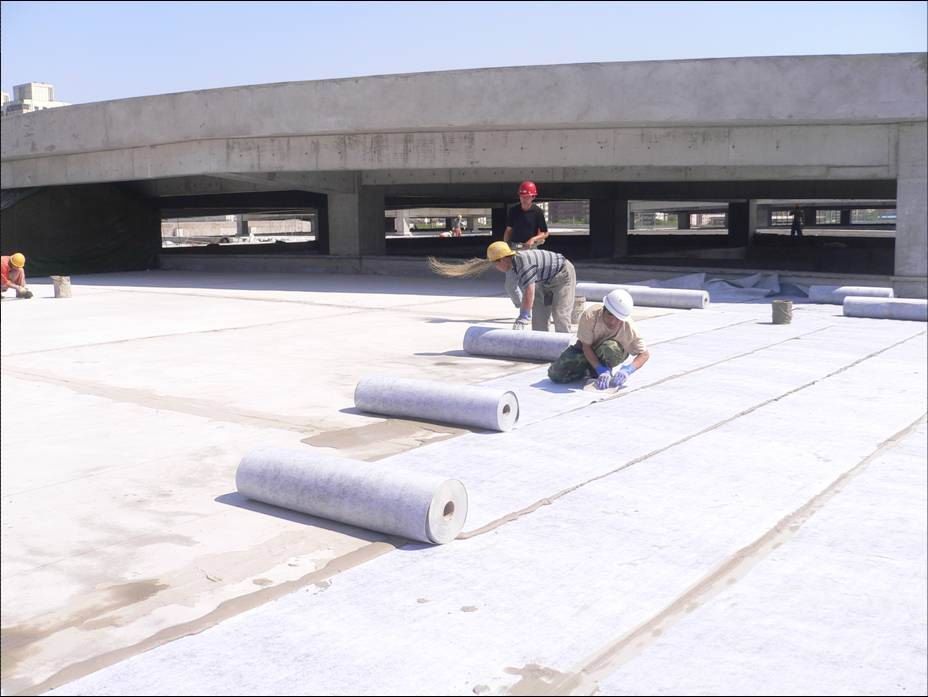

·粘结前，先将卷材预铺开，找正，然后将卷材两端对折卷起，把配制好的水泥粘合剂倒入基层上，并用刮板均匀的刮开再将卷材向前推铺并及时用刮板排除遗留在卷材内部的空气刮出多余粘结剂。卷材与找平层的粘结率≥85％。
接缝做法：
(1)屋面防水接缝施工：隔汽层、防水层和附加层均采用搭接缝方法，用水泥粘合剂粘结，宽度为10cm。附加层接缝与防水层接缝错开5cm以上。
(2)地下室防水接缝施工：采用10—15cm搭接盖条接缝方式，盖条选用高分子合缝粘合胶粘结。
(3)防水卷材搭接宽度长边8—10cm短边10—15cm，相邻短边接缝应错开10cm以上墙面与地面夹角处均为30cm以上。
·保护层：
卷材铺粘完毕后，需在防水层上做厚度为2cm的1：2.5水泥砂浆保护层，分二次抹成，二层接茬必须错开20cm以上，保护层要求平整，并洒水养护。
产品应用技术
高分子聚乙烯丙(涤)纶防水卷材与构筑主体粘接时使用加入专用配套的水泥材料做粘合剂。
·建筑应用
屋面防水：应用要特别注意卷材与找平层的粘接面积及粘接强度，这是保证防水效果、保证防水寿命的关键技术。
地下防水：应将卷材设计在受水压有背衬的条件下使用，防止剥离。在无背衬条件下使用应核算卷材剥离强度。
室内防渗：应用于内墙包括楼面防渗时，卷材粘贴后，应保证粘接层硬化再进行表面装饰施工。内墙装饰面层前，应向卷材上刷一层含1.5％聚乙烯丙(涤)纶复台防水卷材配套专用胶粉的水泥素浆。
地面防潮：应用于地面防潮，要注意地面面层的厚度，以保证地面安定性。墙脚处卷材垂直高度不小于200mm。
保温隔气：用于保温层隔汽时可采用单面复合卷材，其粘贴、铺设与屋面防水相同，接缝采用双面复合卷材垫条方式，无防护层。
·建筑应用二渠道、蓄水池防渗；土石坝防渗
·其它应用可应用在冶金、化工防污染、防渗、管道防水、矿井防水、道桥防水、隧道防水等用途
产品性能参数：
性能指标 聚乙烯丙纶（涤）纶复合防水卷材（执行标准：GB18173.1-2012）
| 项目 | 指标 | |
| FS2 | ||
| 拉伸强度/(N/CM) | 常温（23℃） ≧ | 60 |
| 高温（60℃） ≧ | 30 | |
| 拉断伸长率/% | 常温（23℃） ≧ | 400 |
| 低温（-20℃） ≧ | 300 | |
| 撕裂强度/N ≧ | 50 | |
| 不透水性（0.3Mpa，30Min） | 无渗透 | |
| 低温弯折 | -20℃无裂纹 | |
| 加热伸缩量/mm | 延伸 ≦ | 2 |
| 收缩 ≦ | 4 | |
| 热空气老化（80℃*168h） | 拉伸强度保持率/% ≧ | 80 |
| 拉断伸长率保持率/% ≧ | 70 | |
| 耐碱性〖饱和Ca(OH)2溶液23℃*168h〗 | 拉伸强度保持率/% ≧ | 80 |
| 拉断伸长率保持率/% ≧ | 80 | |
| 臭氧老化（40℃*168h），200*10-3，伸长率20% | - | |
| 人工气候老化 | 拉伸强度保持率/% ≧ | 80 |
| 拉断伸长率保持率/% ≧ | 70 | |
| 粘结剥离强度（片材与片材） | 标准试验条件/(N/mm)≧ | 1.5 |
| 复合强度（FS2表层与芯层）/Mpa≧ | 0.8 | |
|
注：1人工气候老化和粘和性能项目为推荐项目。 注：2非外露使用可以不考核臭氧老化、人工气候老化、加热伸缩量、高温（60℃）拉伸强度性能强。 |
||
